-新产品采用在200mm硅晶圆上制造的氮化镓(GaN)芯片-
东京--(美国商业资讯)--东芝公司(Toshiba Corporation)(TOKYO:6502)今日宣布,该公司将开始销售白色发光二极管(LED)封装产品,为通用和工业LED照明解决方案供应商提供一种颇具成本竞争力的产品,来取代当前的LED封装产品。量产将于本月开始。
LED芯片的生产通常是使用昂贵的蓝宝石基片在2至4英寸的晶圆上完成。东芝与Bridgelux, Inc.已经开发出一种在200mm硅晶圆上制造氮化镓LED的工艺,而东芝目前已将该工艺运用到日本北部一家分立器件制造厂--加贺东芝电子公司(Kaga Toshiba Electronics Corporation)的新生产线上。采用新型生产线的封装产品量产将于本月开始。
通过采用东芝和Bridgelux的新型硅上氮化镓(GaN-on-Si)技术来生产LED芯片,东芝可以取代蓝宝石基片并在成本竞争力大得多的硅基片上生产芯片。
得益于其低功耗和长寿命,白色LED照明得到了通用照明、电视背光和其他应用领域的广泛采用。在2011财年,其全球市场出货额达到7000亿日元(约合85亿美元),并预计在2016财年可接近翻番,达到1.25万亿日元(约合152亿美元)。
在未来,东芝将努力推动产品开发和全球销售,力求在2016财年确保占据全球市场份额的10%。
产品概要
产品名称: |
|
TL1F1系列(1W) |
尺寸: |
|
6.4 mm(长)x 5.0 mm(宽)x 1.35 mm(高) |
光通量: |
|
112 lm(350mA时) |
量产开始日期: |
|
2012年12月 |
规划产能: |
|
每月1000万件 |
|
|
|
关于东芝
东芝是一家全球领先的多元化制造商、解决方案提供商以及先进电子电器产品营销商。东芝集团的创新和成像业务非常广泛,包括:数码产品,包括LCD电视、笔记本电脑、零售解决方案和多功能一体机(MFP);电子产品,包括半导体、存储产品和材料;工业和社会基础设施系统,包括发电系统、智能社区解决方案、医疗系统以及扶手电梯和升降机;以及家用电器。
东芝成立于1875年,如今运营有一个由550多家各级公司组成的全球网络,在全球拥有202,000名员工,年销售额逾6.1万亿日元(740亿美元)。请访问东芝网站:www.toshiba.co.jp/index.htm
本新闻稿中的信息,包括产品价格和规格、服务内容以及联系信息仅反映截至本新闻稿发布之日的情况,如有变动,恕不另行通知。
照片/多媒体资料库可以从以下网址获得:http://www.businesswire.com/multimedia/home/20121213006652/en/
免责声明:本公告之原文版本乃官方授权版本。译文仅供方便了解之用,烦请参照原文,原文版本乃唯一具法律效力之版本。
联系方式:
东芝半导体 & 存储产品公司
Koji Takahata, +81-3-3457-3405
semicon-NR-mailbox@ml.toshiba.co.jp

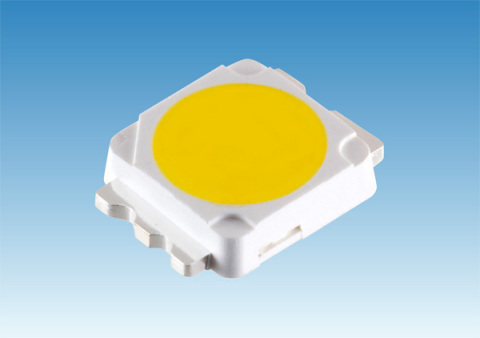

东芝白色LED(照片:美国商业资讯)
